Stopková fréza s mikropriemerom guľového nosa s 2 drážkami

Pokiaľ ide o rezacie práce, správny nástroj môže výrazne ovplyvniť výsledky vašej práce. Ak hľadáte rezný nástroj, ktorý poskytuje presnosť a presnosť, nehľadajte nič iné ako túto 2-břitú frézu s guľovým nosom s mikropriemerom! Či už obrábate hliník, oceľ, mosadz alebo iné materiály, ľahko si s tým poradí. Vysokokvalitný karbidový materiál použitý v tejto stopkovej fréze jej umožňuje odolávať vysokej teplote a namáhaniu a získať extrémne vysokú odolnosť proti opotrebovaniu a rezný výkon, takže môže znížiť náročnosť spracovania a zlepšiť efektivitu spracovania. Je vhodný pre rôzne oblasti mikrospracovania so zložitými tvarmi a vysokými požiadavkami na presnosť, ako je mikroobrábanie, spracovanie elektronických súčiastok, spracovanie optických zariadení a pod.. Vďaka svojej robustnosti a vysokej polohovej presnosti môžu vznikať chyby a straty spôsobené nesprávnou obsluhou resp. medzery vo výstroji môžu byť zmenšené. vzrušený? Kontaktujte nás teraz pre podrobnejšie informácie!



Kľúčové vlastnosti a výhody:

1. Mikropriemerové prevedenie

Táto stopková fréza je k dispozícii v priemeroch od 0,1 mm do 2 mm a je ideálna pre jemné a zložité obrábacie operácie vyžadujúce vysokú presnosť. Či už ide o obrábanie malých dielov alebo zložitých komponentov, dokáže dosiahnuť extrémne úzke tolerancie a hladké povrchové úpravy.



2. Dvojhranný dizajn

Táto stopková fréza má dvojbřitú konštrukciu pre vynikajúci rezný výkon a odvod triesok, ktorá je navrhnutá tak, aby zabránila hromadeniu triesok a predĺžila životnosť nástroja. Vysoký počet drážok znižuje vibrácie a zvyšuje stabilitu pre hladšie a rýchlejšie rezanie.



3. Dizajn guľového konca

Dizajn s guľovým nosom tejto čelnej frézy pridáva na jej všestrannosti a presnosti. Zaoblený hrot umožňuje plynulejší rezný pohyb a znižuje stopy po nástroji na obrobku. Guľový nos zároveň umožňuje nástroju vstup do hlbokých a úzkych priestorov, čím sa rozširuje rozsah možných aplikácií rezania.



4. Vhodné pre rôzne materiály

Toto2 flauty guľový nos mikro-priemer enmlyndokáže poskytnúť tvrdosť 60HRC, takže je vhodný pre rôzne tvrdosti a ťažko opracovateľné kovové materiály vrátane ocele, železa, medi, hliníka, karbidu atď.





Spotlight Exponáty





Fabrika





Popis produktu

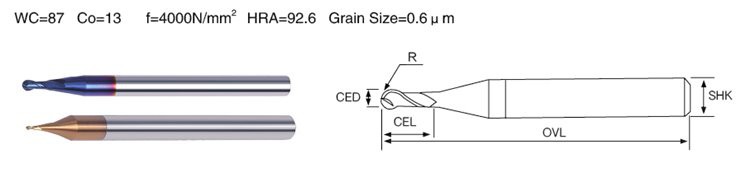

60HRC 2-brúsová mikroguľová čelná fréza na tvrdú oceľ





ŠPECIFIKÁCIA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancie
Priemer flauty	Tolerancia priemeru flauty	Tolerancia priemeru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikácia
Uhlíková oceľ Legovaná oceľ	Predtvrdiť oceľ	Vysoko tvrdené				Nehrdzavejúca oceľ	Zliatina medi	Hliníková zliatina
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○



Odporúčané parametre



Materiál	Uhlíková oceľ, legovaná oceľ, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná oceľ, nástrojová oceľ SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá oceľ, SKD11
Tvrdosť	30 HRC		50 HRC		60 HRC
Priemer	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Zoznam surovín



stupňa	ISO kód	Chemické zloženie (%)		Veľkosť zrna (um)	Fyzikálne mechanické vlastnosti (väčšie alebo rovné )			Náter
		wc	Co		Hustota (g/cm3)	Tvrdosť (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČIERNA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)

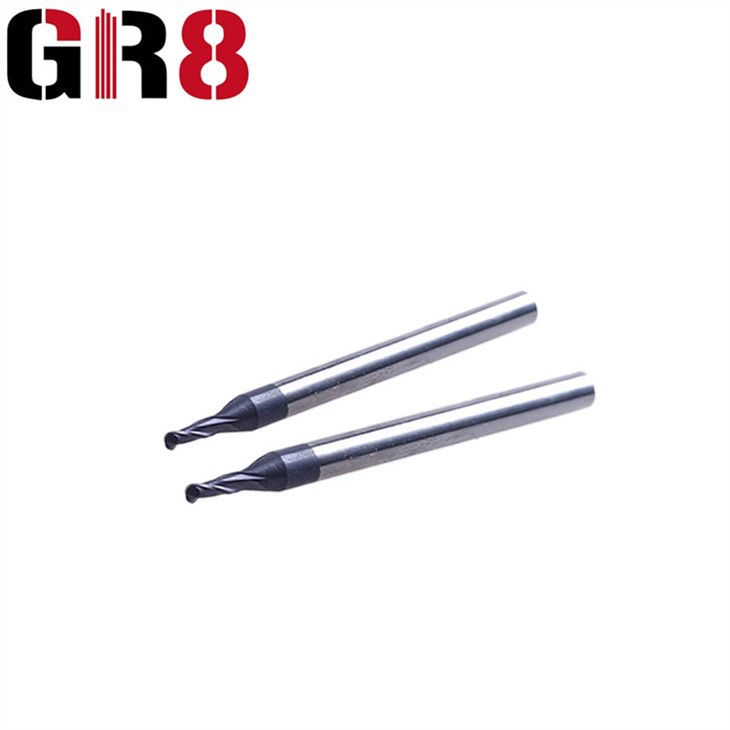

Podrobné fotografie





2-brúsové guľové frézy s mikropriemerom	2-brúsová stopková fréza s mikropriemerom	Karbidová fréza s 2 guličkovým hrotom s mikropriemerom





Naše výhody



Prísny audit zmlúv zahŕňal všetky oddelenia, aby sa zabezpečila realizovateľnosť každej objednávky.

Návrh procesu a validácia pred hromadnou výrobou.

Prísna kontrola všetkých surovín a pomocných materiálov, všetky suroviny dosahujú svetovú pokročilú úroveň.





Balenie





FAQ



1. Môžete prispôsobiť pre klientov?

Áno, môžeme prispôsobiť podľa vašich potrieb, máme oddelenie výskumu a vývoja, naši dizajnéri vám môžu navrhnúť a naši technici vyrobia prototyp.



2. Aký je čas prototypu:

Asi 7 dní po potvrdení výkresu, ktorý sme pre vás urobili.



3. Aká je dodacia lehota pre sériovú výrobu?

Asi 25 dní.
