DLC Coating U drážková koncová fréza na hliník

Spotlight Exponáty

Popis

V oblasti moderného obrábania sú presné rezné nástroje kľúčom k dosiahnutiu dobrých výsledkov obrábania. Táto koncová fréza DLC Coating U na hliník je špeciálne navrhnutá na spracovanie hliníka s jedinečnou štruktúrou, povlakom DLC a inovatívnym dizajnom. Dobre funguje pri rôznych úlohách spracovania a poskytuje presné a efektívne riešenia úloh spracovania hliníka. Fréza má nielen vynikajúci antiadhézny výkon, ale môže tiež predĺžiť životnosť nástroja až o 100%. Pomáha to nielen znížiť náklady na spracovanie, ale tiež znižuje frekvenciu výmeny nástrojov.



Vlastnosti

1. Dizajn s drážkou v tvare písmena U: Táto koncová fréza s drážkou v tvare U s povrchovou úpravou DLC pre hliník využíva dizajn s drážkou v tvare písmena U, ktorý pomáha eliminovať otrepy, udržiavať povrch obrobku hladký, predchádzať poškodeniu hotového výrobku a zabezpečiť vysokokvalitný povrch počas spracovanie.



2. Povlak DLC: Povrch nástroja je ošetrený povlakom DLC, ktorý poskytuje antiadhézny výkon. Vďaka tomu je vhodný na spracovanie rôznych neželezných kovových materiálov, ako je hliníková zliatina, GFRP, CFRP, zliatina medi a grafit, a poskytuje riešenia pre rôzne úlohy spracovania.



3. Zníženie rezného odporu: Vďaka povrchovej vrstve má nízke trecie vlastnosti, čo môže výrazne znížiť rezný odpor, čím sa zlepší účinnosť rezania a zníži sa spotreba energie.



4. Dokončovacie a suché rezanie: Nástroj funguje dobre pri dokončovacej operácii a možno ho použiť na suché rezanie bez použitia maziva. To ďalej znižuje zložitosť a vplyv na životné prostredie vo výrobnom procese.



Aplikácia

• Spracovanie hliníka: Táto koncová fréza DLC Coating U na hliník má vynikajúci výkon v oblasti spracovania hliníka a stala sa nástrojom prvej voľby na spracovanie dielov z hliníkovej zliatiny a hliníkových výrobkov.

• Spracovanie kompozitných materiálov: Tento nástroj má tiež vynikajúci výkon pri spracovaní kompozitných materiálov, ako sú GFRP a CFRP. Jeho antiadhézny výkon a účinnosť rezania ho predurčujú na presné obrábanie kompozitných materiálov.

• Spracovanie zliatiny medi a grafitu: Vďaka materiálu z tvrdej zliatiny je vhodný na spracovanie špeciálnych materiálov, ako je zliatina medi a grafit, a poskytuje efektívne a vysokokvalitné rezné riešenia pre tieto materiály.



Fabrika





Popis produktu



55-60HRC 3-brúsová drážková karbidová stopková fréza typu U s Dlc povlakom pre hliník

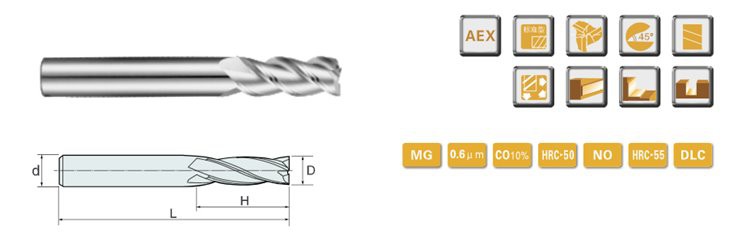

ŠPECIFIKÁCIA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancie
Priemer flauty	Tolerancia priemeru flauty	Tolerancia priemeru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikácia
Uhlíková oceľ Legovaná oceľ	Predtvrdiť oceľ	Vysoko tvrdené				Nehrdzavejúca oceľ	Zliatina medi	Hliníková zliatina
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
								○



Odporúčané parametre



Materiál	Uhlíková oceľ, legovaná oceľ, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná oceľ, nástrojová oceľ SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá oceľ, SKD11
Tvrdosť	30 HRC		50 HRC		60 HRC
Priemer	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Zoznam surovín



stupňa	ISO kód	Chemické zloženie (%)		Veľkosť zrna (um)	Fyzikálne mechanické vlastnosti (väčšie alebo rovné )			Náter
		wc	Co		Hustota (g/cm3)	Tvrdosť (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČIERNA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)

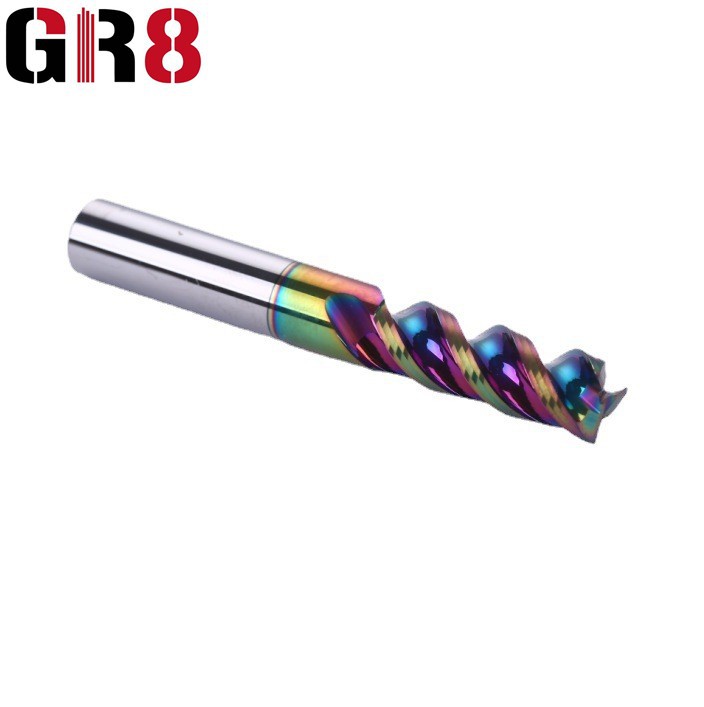

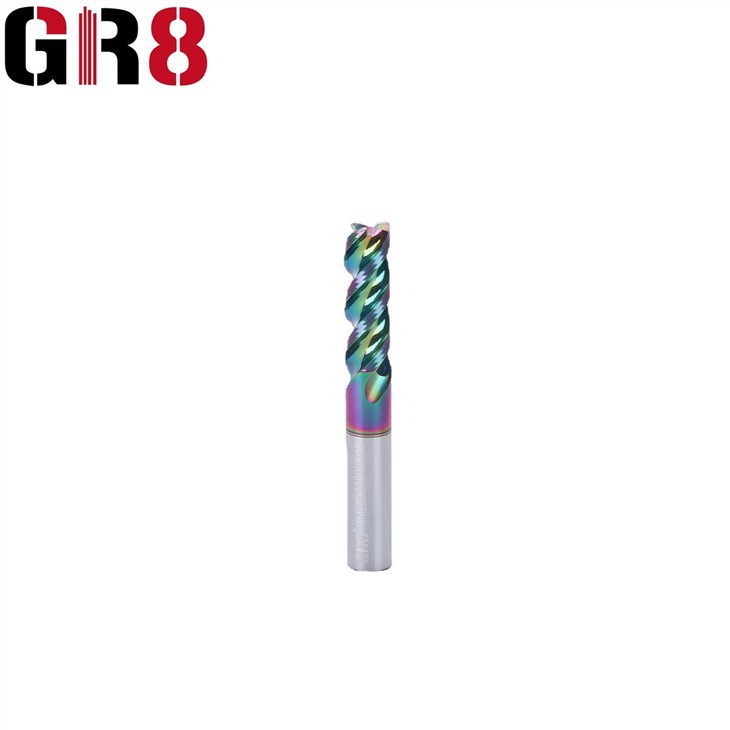

Podrobné fotografie





DLC povlak U drážka Rezné nástroje pre hliník	DLC povrchová úprava U drážková fréza na hliník	DLC povlak U fréza na drážky pre hliník





Naše výhody



Kontrola na mieste do všetkých procesov, záznam o kontrole je možné sledovať po dobu 3 rokov.

Všetci inšpektori sú kvalifikovaní s medzinárodnými certifikátmi.

Kvalifikovaní WPS a profesionálni zvárači zaručujú kvalitu zvárania.

100% kontrola hotových klíčkov pred odoslaním.

Pravidelné školenie kontrolných pracovníkov





Balenie





FAQ



1. Otázka: Aké je vaše minimálne množstvo objednávky, môžete mi poslať vzorky?

Odpoveď: Naše minimálne množstvo je 1 sada, môžeme vám poslať katalóg, srdečne vás vítame, aby ste navštívili našu spoločnosť.



2. Otázka: Akú úroveň kvality majú vaše produkty?

Odpoveď: Doteraz máme certifikát CE, ISO, SGS, TUV, SONCAP.



3. Otázka: Aký je čas dodania vášho stroja?

Odpoveď: Vo všeobecnosti je dodacia lehota nášho stroja asi 30 dní, prispôsobený stroj bude dodaný ako rokovanie s našimi klientmi.



4. Otázka: Môže byť stroj prispôsobený podľa našich potrieb, napríklad na naše logo?

Odpoveď: Náš stroj možno určite prispôsobiť vašim potrebám, k dispozícii je aj nasadenie vášho loga.
