Fréza s drážkou U bez krycej vrstvy pre hliník

Spotlight Exponáty

Popis

V oblasti presného obrábania môžu správne nástroje zohrávať dôležitú úlohu, rovnako ako táto U-štrbinová stopková fréza bez Caoting pre hliník. Je špeciálne navrhnutý na spracovanie hliníka a je to vysoko špecializovaný rezný nástroj, ktorý je zameraný na presné a efektívne spracovanie úloh spracovania hliníka. Fréza využíva integrálnu štruktúru zo slinutého karbidu, bola starostlivo navrhnutá, má špeciálne vrtáky v tvare písmena U a vlastnosti odolné voči opotrebovaniu a dobre sa osvedčila pri rôznych frézovacích aplikáciách. Či už ste v automobilovom, leteckom alebo všeobecnom strojárskom priemysle, tento nástroj je pre vás prvou voľbou na efektívne odstraňovanie materiálov, dosiahnutie hladkej povrchovej úpravy a zaistenie presnosti každého rezu.



Vlastnosti

1. Efektívne obrábanie: Táto fréza s drážkou U bez Caoting for Aluminium je nepostrádateľným nástrojom na odstraňovanie ťažkých materiálov naraz, poskytuje zlepšenú hladkosť hrán na hornom a spodnom povrchu obrobku a minimalizuje potrebu dodatočných dokončovacích procesov.



2. Integrálna štruktúra: Táto stopková fréza je vyrobená z vysoko kvalitného integrálneho slinutého karbidu, ktorý má dobrú tvrdosť, odolnosť a opotrebovanie

odpor. Dokonca aj v náročných podmienkach obrábania sa nebude ľahko deformovať alebo zlomiť, čo môže zabezpečiť dlhú životnosť nástroja.



3. Viacsmerné rezné zuby: Jeho povrch tela a rezná hrana sú šikovne navrhnuté s reznými zubami, ktoré dokážu rezať rôzne materiály vo viacerých smeroch, vďaka čomu je ideálnym nástrojom na vykonávanie rôznych úloh spracovania.



4. Dizajn drážky: jej dizajn s drážkou v tvare U je základným kameňom účinnosti a účinku nástroja. Konkávny vrták zjednodušuje a urýchľuje proces rezania, pričom zabezpečuje hladké rezanie bez sekundárneho leštenia.



Aplikácia

• Spracovanie hliníka: Tento produkt žiari brilantne pri použití spracovania hliníka. Dokáže odstraňovať ťažké materiály naraz a jeho hladká povrchová úprava z neho robí dôležitý nástroj na výrobu hliníkových dielov.

• Automobilový priemysel: V automobilovom priemysle hrá fréza dôležitú úlohu pri výrobe hliníkových dielov, ako sú diely motora, diely podvozku a panely karosérie.

• Všeobecné obrábanie: Okrem profesionálnych priemyselných odvetví sa používa aj na všeobecné obrábacie aplikácie, ktoré vyžadujú hladké povrchy a efektívne odstraňovanie materiálu.





Fabrika

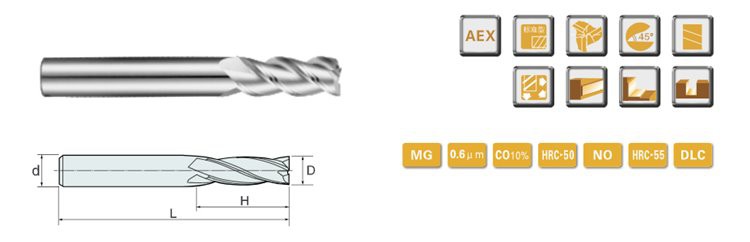

Popis produktu







ŠPECIFIKÁCIA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancie
Priemer flauty	Tolerancia priemeru flauty	Tolerancia priemeru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikácia
Uhlíková oceľ Legovaná oceľ	Predtvrdiť oceľ	Vysoko tvrdené				Nehrdzavejúca oceľ	Zliatina medi	Hliníková zliatina
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
								○



Odporúčané parametre



Materiál	Uhlíková oceľ, legovaná oceľ, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná oceľ, nástrojová oceľ SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá oceľ, SKD11
Tvrdosť	30 HRC		50 HRC		60 HRC
Priemer	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Zoznam surovín



stupňa	ISO kód	Chemické zloženie (%)		Veľkosť zrna (um)	Fyzikálne mechanické vlastnosti (väčšie alebo rovné )			Náter
		wc	Co		Hustota (g/cm3)	Tvrdosť (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČIERNA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)



Podrobné fotografie





Fréza s drážkou U bez krytu pre hliník	Fréza na drážky U bez povlaku na hliník	Fréza na drážky U bez povlaku na hliník





Naše výhody



1) Vysoko presné CNC stroje, vysoký štandard a prísna kontrola

2) Vlastný dopyt je vítaný, služba OEM a ODM

3) Podporované sú všetky platobné podmienky

4) Rýchla dodacia lehota a pohodlná preprava





Balenie





FAQ



1. Aké je vaše MOQ? Môžem do počiatočnej objednávky zmiešať rôzne štýly?

Odpoveď: Povedzte nám, aké produkty potrebujete ako prvé. Rovnako ako kompresné tvarovky, MOQ je 100 ks. Ale môžeme vám poskytnúť akékoľvek zásoby ako vzorky, aby ste si najskôr skontrolovali kvalitu.



2. Môžete mi dať zľavu?

Odpoveď: Zľava je k dispozícii, ale musíme vidieť skutočné množstvo, máme inú cenu na základe iného množstva, koľko zliav je určené množstvom, navyše naša cena je v tejto oblasti veľmi konkurencieschopná.



3. Ak chcem, aby bol výrobok vyrobený z iného špeciálneho materiálu, môžete to urobiť?

Odpoveď: Samozrejme, stačí nám poskytnúť navrhnuté výkresy alebo vzorky a oddelenie výskumu a vývoja odhadne, či môžeme alebo nie, dáme vám najuspokojivejšiu odpoveď.
