Koncová fréza s polomerom rohu so 4 drážkami

Spotlight Exponáty

Popis

V oblasti modernej výroby sú efektívne rezné nástroje veľmi dôležité pre kvalitu a efektivitu obrábania. Táto rohová fréza so 4 drážkami je široko používaná v rôznych oblastiach vďaka materiálu zo slinutého karbidu, polomeru zaoblenia a špeciálnemu povlaku. Je to efektívny rezný nástroj na obrábanie, so špeciálnym dizajnom drážky, ktorý môže poskytnúť hladší povrch počas obrábania a skrátiť čas potrebný na obrábanie. Okrem toho má štyri rezné hrany s pravidelnou dĺžkou drážky, ktoré dokážu efektívne spracovať polomer zaoblenia v spodnej časti frézovacieho ramena a zlepšiť rýchlosť posuvu, čím sa predlžuje životnosť nástroja a zvyšuje produktivita.



Vlastnosti

1. Dizajn drážok: Táto fréza so 4 drážkami má štyri drážky, ktoré umožňujú dosiahnuť hladší povrch počas obrábania. Existencia drážky môže zároveň skrátiť čas spracovania a zlepšiť efektivitu výroby.



2. Konštrukcia polomeru zaoblenia: Konštrukcia polomeru zaoblenia umožňuje čelnej fréze dosiahnuť vyššiu presnosť. Najmä pri práci s náročnými materiálmi, ako je nehrdzavejúca oceľ, kalená oceľ a iné zliatiny, môže poskytnúť presnejší rezný účinok.



3. Špeciálny povlak DLC: Koncová fréza je potiahnutá špeciálnym povlakom DLC, ktorý má viacero výhod. Po prvé, povlak DLC môže účinne zabrániť korózii a chrániť rezné nástroje pred vonkajším prostredím. Po druhé, povlak DLC môže tiež predĺžiť životnosť nástrojov a znížiť riziko opotrebenia a poškodenia.



4. Výber viacerých veľkostí: poskytuje výber metrických a britských veľkostí, aby vyhovoval rôznym potrebám spracovania. Tento výber viacerých veľkostí robí nástroj flexibilnejším a všestrannejším.



Aplikácia



• Kovovýroba: V oblasti kovovýroby, najmä pri práci s nehrdzavejúcou oceľou, kalenou oceľou a inými materiálmi, môže táto 4-drážková rohová fréza poskytnúť vysoko presné a efektívne riešenia pre spracovanie.

• Letectvo a kozmonautika: Tieto priemyselné odvetvia vyžadujú extrémne vysokú presnosť a kvalitu dielov a obrobok vyrobený touto frézou má jednotné špecifikácie a vysokú presnosť, ktoré môžu spĺňať tieto požiadavky.

• Obrábacia dielňa: Môže spĺňať potreby rôznych materiálov a obrábacích úloh a môže poskytnúť presný rezný efekt na výrobu mechanických častí.





Fabrika





Popis produktu





Rohová čelná fréza zo slinutého karbidu 55HRC so 4 drážkami s povlakom





ŠPECIFIKÁCIA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerancie
Priemer flauty	Tolerancia priemeru flauty	Tolerancia priemeru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikácia
Uhlíková oceľ Legovaná oceľ	Predtvrdiť oceľ	Vysoko tvrdené				Nehrdzavejúca oceľ	Zliatina medi	Hliníková zliatina
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○



Odporúčané parametre



Materiál	Uhlíková oceľ, legovaná oceľ, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná oceľ, nástrojová oceľ SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá oceľ, SKD11
Tvrdosť	30 HRC		50 HRC		60 HRC
Priemer	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)	Rezná rýchlosť (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Zoznam surovín



stupňa	ISO kód	Chemické zloženie (%)		Veľkosť zrna (um)	Fyzikálne mechanické vlastnosti (väčšie alebo rovné )			Náter
		wc	Co		Hustota (g/cm3)	Tvrdosť (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČIERNA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)

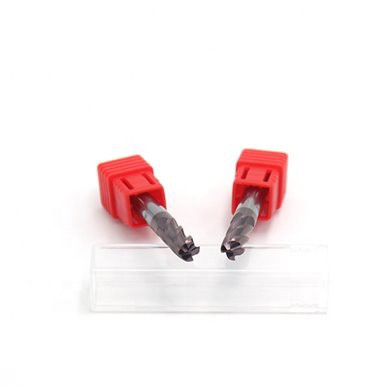

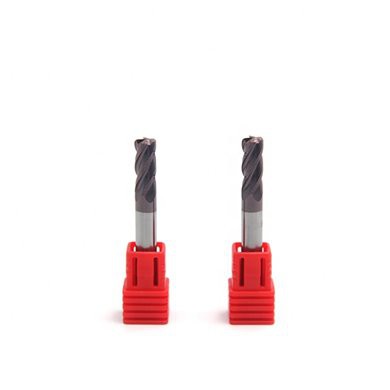

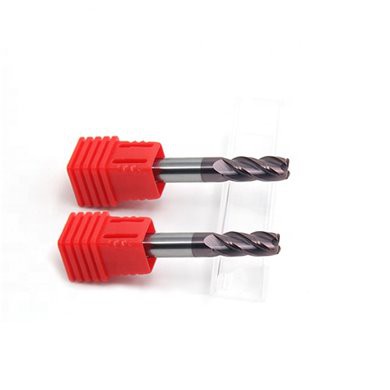

Podrobné fotografie





4-britová Rohová rádiusová fréza	Karbidová fréza s priemerom rohov so 4 drážkami	4-britové Rohová fréza z tvrdokovu





Naše výhody



1. Po získaní vášho dotazu odpovieme do 12 hodín

2. Pls, pokojne mi zavolajte kedykoľvek

3. Vzorová objednávka je vítaná

4. Vitajte na návšteve našej továrne, vyzdvihneme vás

5. Pls, neváhajte nás požiadať o cenník





Balenie





FAQ



Q1: Spoločnosť alebo továreň:

A1: Sme profesionálna továreň na nástroje z karbidu viac ako 10 rokov. najlepšie nástroje z karbidu volfrámu vyrábajú v Číne.



Q2: Aké je vaše MOQ?

A2: Vítame vašu vzorovú objednávku na testovanie našej kvality, veríme, že zistíte, že sme tým správnym dodávateľom, ktorého hľadáte. takže žiadne MOQ.



Q3: Môžem získať váš katalóg?

A3: Áno, určite. môžeme vám poslať e-mailom.



Q4: Ako dlho môžem dostať objednávku

A4: Vzorová objednávka 1-5 dní. veľkú objednávku je potrebné skontrolovať, zvyčajne 15-25 dní.



Q5: Môžete vyrobiť tovar podľa našich výkresov?

A5: Áno, je to v poriadku, máme profesionálne tvarovacie oddelenie.
